Clash Detection merupakan salah satu proses penting dalam penerapan Building Information Modeling (BIM) pada proyek konstruksi. Teknologi ini membantu tim proyek menemukan potensi konflik antar elemen bangunan sebelum pekerjaan fisik dilakukan di lapangan. Dengan memahami Jenis-Jenis Clash Detection, tim dapat menentukan permasalahan mana yang perlu diprioritaskan dan bagaimana cara menyelesaikannya secara efektif.

Dalam proyek konstruksi, benturan tidak selalu berarti dua objek benar-benar saling menabrak. Konflik juga dapat terjadi ketika sebuah elemen membutuhkan ruang tertentu untuk pemasangan, operasional, atau pemeliharaan, tetapi ruang tersebut terhalang oleh elemen lain. Karena itu, Clash Detection dalam BIM perlu dilakukan secara menyeluruh agar model yang digunakan benar-benar siap mendukung proses konstruksi.

Apa Itu Clash Detection?

Clash Detection adalah proses mengidentifikasi konflik antara dua atau lebih elemen dalam model BIM. Pemeriksaan ini biasanya dilakukan dengan menggabungkan model dari beberapa disiplin, seperti arsitektur, struktur, dan Mechanical, Electrical, Plumbing (MEP). Tujuannya adalah menemukan masalah desain sedini mungkin sehingga solusi dapat diterapkan sebelum konstruksi berlangsung.

Proses Clash Detection dapat dilakukan menggunakan berbagai software BIM yang memiliki fitur pemeriksaan konflik. Model yang telah digabungkan kemudian dianalisis untuk menemukan elemen yang bertabrakan atau tidak memiliki ruang yang cukup. Hasil pemeriksaan biasanya berupa daftar issue yang dapat digunakan oleh BIM Coordinator dan tim desain untuk melakukan koordinasi.

Mengapa Clash Detection Dibutuhkan?

Clash Detection dibutuhkan karena proyek konstruksi melibatkan banyak sistem yang harus berada dalam ruang bangunan yang sama. Desain arsitektur, struktur, dan MEP dapat terlihat benar jika diperiksa secara terpisah, tetapi berpotensi menimbulkan konflik ketika seluruh model digabungkan. Pemeriksaan secara digital memungkinkan konflik tersebut ditemukan sebelum menjadi masalah di lapangan.

Selain mengidentifikasi benturan, proses ini juga membantu meningkatkan kualitas koordinasi antar disiplin. Setiap permasalahan dapat divisualisasikan berdasarkan lokasi dan elemen yang terlibat sehingga lebih mudah dipahami oleh seluruh tim. Dengan demikian, keputusan desain dapat dibuat berdasarkan informasi yang lebih jelas dan terukur.

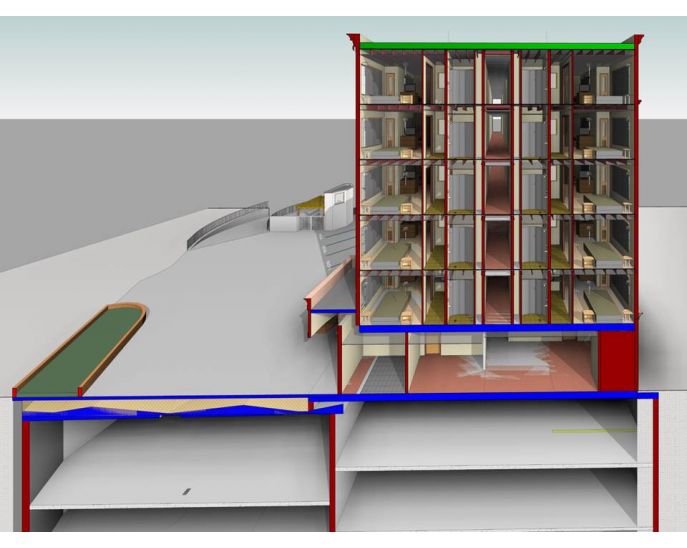

Jenis-Jenis Clash Detection

Memahami Jenis-Jenis Clash Detection penting agar setiap konflik dapat dianalisis berdasarkan karakteristiknya. Tidak semua clash memiliki dampak dan tingkat urgensi yang sama terhadap proyek. Secara umum, beberapa jenis clash berikut paling sering ditemukan dalam proses koordinasi BIM.

1. Hard Clash

Hard Clash terjadi ketika dua atau lebih elemen secara fisik menempati ruang yang sama. Contohnya adalah pipa yang menembus balok pada posisi yang tidak direncanakan atau ducting yang bertabrakan langsung dengan struktur. Konflik ini biasanya dapat terlihat dengan jelas melalui pemeriksaan geometri model.

Hard Clash menjadi salah satu jenis konflik yang harus segera diselesaikan sebelum konstruksi dimulai. Jika dibiarkan, elemen yang bertabrakan tidak dapat dipasang sesuai desain yang telah dibuat. Akibatnya, kontraktor mungkin harus melakukan perubahan pekerjaan atau mencari solusi alternatif di lapangan.

2. Soft Clash

Soft Clash terjadi ketika sebuah elemen tidak memenuhi kebutuhan ruang, toleransi, atau clearance yang telah ditentukan. Konflik ini tidak selalu menunjukkan adanya benturan fisik antar objek, tetapi dapat mengganggu fungsi atau akses terhadap suatu komponen. Contohnya adalah peralatan HVAC yang tidak memiliki ruang servis yang cukup untuk proses pemeliharaan.

Soft Clash sering kali membutuhkan pemahaman terhadap persyaratan teknis dan operasional bangunan. Sebuah elemen mungkin terlihat tidak bermasalah secara geometris, tetapi tetap tidak dapat digunakan secara optimal karena ruang di sekitarnya terlalu sempit. Oleh karena itu, jenis clash ini juga perlu diperiksa secara serius dalam proyek BIM.

3. Workflow Clash

Workflow Clash berkaitan dengan konflik terhadap urutan pekerjaan atau kebutuhan akses selama proses konstruksi. Sebuah elemen mungkin dapat ditempatkan secara geometris, tetapi pemasangannya menjadi sulit karena pekerjaan lain harus dilakukan terlebih dahulu. Contohnya adalah akses pemasangan peralatan yang tertutup oleh elemen bangunan yang sudah terpasang.

Jenis konflik ini menunjukkan bahwa koordinasi BIM tidak hanya berkaitan dengan bentuk dan posisi objek. Tim juga perlu mempertimbangkan bagaimana sebuah bangunan akan dibangun secara bertahap. Dengan pendekatan tersebut, model BIM dapat membantu mengidentifikasi permasalahan konstruksi sejak tahap perencanaan.

4. Clearance Clash

Clearance Clash terjadi ketika suatu elemen tidak memiliki jarak bebas yang cukup dari elemen lainnya. Kebutuhan clearance biasanya berkaitan dengan instalasi, keamanan, operasional, maupun pemeliharaan peralatan. Contohnya adalah panel listrik yang dipasang terlalu dekat dengan dinding sehingga teknisi tidak memiliki ruang yang cukup untuk melakukan pemeriksaan.

Pemeriksaan clearance sangat penting pada area yang memiliki banyak sistem mekanikal dan elektrikal. Jika kebutuhan ruang tidak diperhitungkan sejak awal, masalah dapat muncul setelah bangunan selesai digunakan. BIM memungkinkan kebutuhan ruang tersebut divisualisasikan dan diperiksa sebelum pekerjaan dilakukan.

Keuntungan Clash Detection dalam BIM

Penerapan Clash Detection memberikan berbagai keuntungan bagi proyek konstruksi, terutama dalam hal koordinasi dan pengendalian risiko. Konflik dapat ditemukan ketika desain masih berada dalam lingkungan digital sehingga perubahan dapat dilakukan dengan lebih mudah. Beberapa keuntungan utama Clash Detection meliputi:

Mengurangi pekerjaan ulang. Konflik yang ditemukan sebelum konstruksi dapat diselesaikan melalui revisi model tanpa membongkar pekerjaan yang sudah terpasang. Hal ini mengurangi kebutuhan tenaga tambahan dan penggunaan material akibat kesalahan instalasi. Proses konstruksi pun dapat berlangsung dengan lebih terencana.
Menghemat biaya proyek. Kesalahan koordinasi yang baru ditemukan di lapangan dapat menimbulkan biaya tambahan untuk pembongkaran dan pemasangan kembali. Clash Detection membantu memindahkan proses identifikasi masalah ke tahap desain ketika biaya perubahan relatif lebih rendah. Dengan begitu, potensi pemborosan anggaran dapat dikurangi.
Mengurangi risiko keterlambatan. Konflik antar sistem dapat menghambat pekerjaan apabila baru diketahui ketika konstruksi sudah berjalan. Pemeriksaan BIM memungkinkan tim menemukan masalah lebih awal dan menyiapkan solusi sebelum pekerjaan terkait dimulai. Kondisi tersebut membantu menjaga alur dan jadwal proyek.
Meningkatkan koordinasi desain. Model BIM memberikan gambaran visual mengenai hubungan antar elemen dari berbagai disiplin. Tim dapat membahas masalah berdasarkan lokasi dan kondisi aktual dalam model, bukan hanya berdasarkan gambar dua dimensi. Komunikasi seperti ini membuat proses pengambilan keputusan menjadi lebih efektif.

Kerugian dan Keterbatasan Clash Detection

Meskipun memberikan banyak keuntungan, Clash Detection juga memiliki beberapa keterbatasan yang perlu diperhatikan. Teknologi ini tidak secara otomatis menyelesaikan seluruh permasalahan konstruksi yang ditemukan dalam model. Efektivitasnya sangat bergantung pada kualitas model, standar koordinasi, software, dan kompetensi tenaga yang mengelolanya.

Beberapa kerugian atau keterbatasan yang dapat muncul antara lain:

Membutuhkan model yang akurat. Clash Detection hanya dapat memberikan hasil yang baik apabila model BIM memiliki informasi dan geometri yang benar. Model yang tidak lengkap atau memiliki kesalahan koordinat dapat menghasilkan temuan yang tidak akurat. Karena itu, proses quality control harus dilakukan sebelum pemeriksaan clash.
Membutuhkan tenaga profesional. Hasil Clash Detection tetap perlu dianalisis oleh BIM Coordinator atau tenaga ahli yang memahami konteks konstruksi. Tidak semua clash yang ditemukan software merupakan masalah yang benar-benar harus diperbaiki. Tim perlu menentukan prioritas berdasarkan dampak teknis dan kebutuhan proyek.
Potensi munculnya terlalu banyak issue. Pemeriksaan otomatis dapat menghasilkan jumlah clash yang sangat banyak, terutama pada proyek dengan model kompleks. Jika tidak dikelompokkan berdasarkan prioritas, tim dapat kesulitan menentukan konflik yang paling penting. Manajemen issue yang baik diperlukan agar proses koordinasi tetap efisien.
Membutuhkan waktu dan biaya awal. Penerapan BIM memerlukan software, perangkat keras, standar kerja, serta tenaga yang memiliki kemampuan khusus. Investasi tersebut dapat menjadi tantangan bagi proyek yang belum memiliki sistem BIM yang matang. Namun, biaya awal tersebut perlu dibandingkan dengan potensi penghematan yang diperoleh dari berkurangnya kesalahan dan pekerjaan ulang.

Tahapan Melakukan Clash Detection

Agar hasil pemeriksaan dapat digunakan secara efektif, Clash Detection perlu dilakukan melalui proses yang terstruktur. Setiap tahapan memiliki tujuan untuk memastikan konflik yang ditemukan benar-benar dapat ditindaklanjuti. Berikut tahapan umum yang dapat diterapkan:

Mengumpulkan model setiap disiplin. Model arsitektur, struktur, dan MEP dikumpulkan berdasarkan standar proyek yang telah ditentukan. Setiap model perlu diperiksa untuk memastikan sistem koordinat dan informasi dasarnya sesuai. Tahap ini menjadi fondasi bagi proses pemeriksaan berikutnya.
Menggabungkan model. Seluruh model kemudian digabungkan menjadi federated model untuk kebutuhan koordinasi. Tim dapat melihat hubungan antar elemen dalam satu lingkungan digital. Model gabungan tersebut selanjutnya digunakan untuk menjalankan pemeriksaan konflik.
Mengidentifikasi dan mengelompokkan clash. Software digunakan untuk menemukan potensi benturan berdasarkan aturan pemeriksaan yang telah ditentukan. Setiap temuan kemudian dikelompokkan berdasarkan jenis, lokasi, disiplin, dan tingkat prioritasnya. Pengelompokan membantu tim fokus pada masalah yang memiliki dampak paling besar.
Melakukan penyelesaian dan validasi. Clash yang telah ditemukan diberikan kepada disiplin terkait untuk dicari solusinya. Setelah model diperbarui, pemeriksaan ulang dilakukan untuk memastikan konflik telah diselesaikan. Siklus ini dapat dilakukan beberapa kali hingga tingkat koordinasi yang dibutuhkan proyek tercapai.

Kesimpulan

Memahami Jenis-Jenis Clash Detection merupakan bagian penting dalam penerapan BIM pada proyek konstruksi modern. Hard Clash, Soft Clash, Workflow Clash, dan Clearance Clash memiliki karakteristik serta dampak yang berbeda sehingga masing-masing membutuhkan pendekatan penanganan yang sesuai. Dengan pemeriksaan yang dilakukan sejak tahap desain, potensi masalah dapat ditemukan sebelum berkembang menjadi pekerjaan ulang atau keterlambatan di lapangan.

Clash Detection memberikan keuntungan berupa pengurangan rework, penghematan biaya, peningkatan koordinasi, serta pengendalian risiko proyek. Namun, penerapannya juga memiliki keterbatasan karena membutuhkan model yang akurat, software yang sesuai, serta tenaga profesional untuk menganalisis dan menyelesaikan setiap issue. Oleh karena itu, Clash Detection akan memberikan hasil maksimal apabila menjadi bagian dari proses BIM Coordination yang dilakukan secara sistematis dan melibatkan seluruh disiplin terkait.
